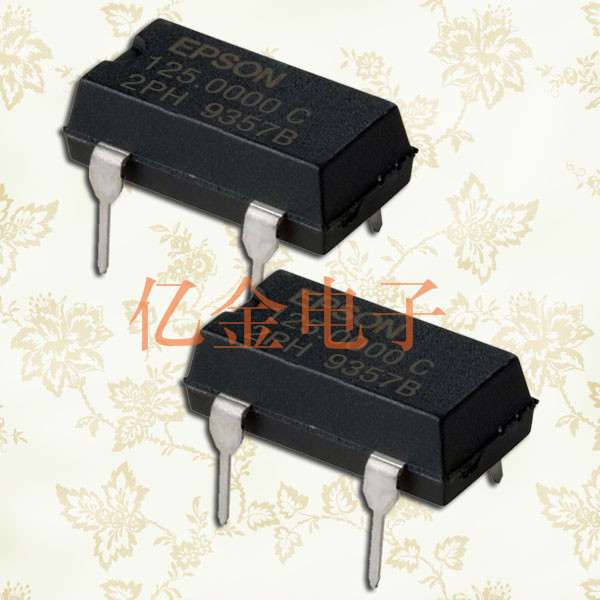

更多>>SG-8002DC貼片振蕩器,愛普生進口晶振,無線電話晶振,晶振型號,SG-8002DC16.0000M-PTMB:ROHS
- 頻率：1.0~125MHZ

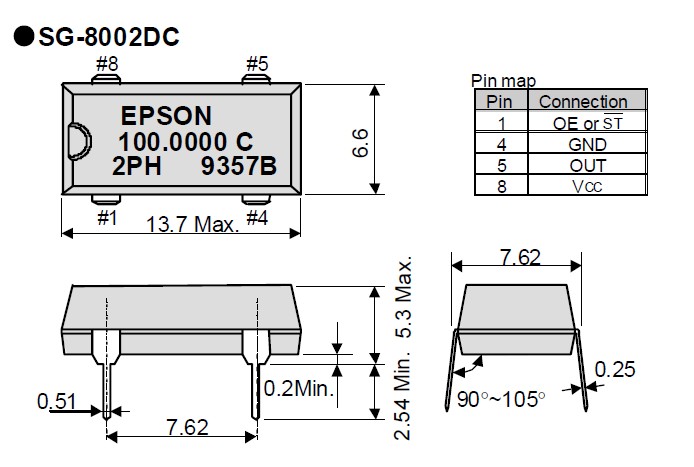

- 尺寸：13.7x6.6mm詳細請瀏覽PDF文檔
- 應 用： 愛普生晶振產品本身外觀是多種化,"SG-8002DC16.0000M-PTMB:ROHS",體積有大有小,有二個腳SMD焊接模式,也有三個腳SMD焊接模式,一樣有四個腳焊接模式,還有時鐘模塊焊接模式,產品具有無源32.768KHZ,也有帶電壓模式的32.76...
-
-
SG-8002DC貼片振蕩器,愛普生進口晶振,無線電話晶振,晶振型號，"SG-8002DC16.0000M-PTMB:ROHS",小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計.
| 項目 | 記 號 | SG-8002DC | 條 件 |
| 頻率 | f_nom | 1.0~125MHZ | |
| 頻率容許偏差 | f_tol | ±20x10−6, ±50x10−6 | |
| 頂點溫度 | Ti | +25±5°C | |
| 二級溫度系數 | B | (−3.5±1.0)x10−8/°C2 | |
| 負載容量 | CL | 7.0pF/9.0pF/12.5pF | |
| 串聯電阻 | R1 | 65kÙ 最大值 | |
| 絕對最大激勵等級 | DLmax. | 1μW | |
| 推薦激勵等級 | DL | 0.1μW | |
| 并聯電容 | C0 | 0.8pF 典型值 | |
| 頻率老化程度 | f_age | ±3x10-6 | +25±3°C，第一年 |
| 工作溫度范圍 | T_use | -20°C～+70°C | |
| 保存溫度范圍 | T_stg | -55°C～+125°C | 單件保管 |
.jpg)
.jpg)
晶振在產品應用中頻率偏差超過要求怎么辦呢？
我們可以改善的頻率輸出的偏差超過范圍由以下幾個方法：
"SG-8002DC16.0000M-PTMB:ROHS",調整外部電容,Cd和CG的值.如果由頻率計數器測量頻率比目標頻率高,要增加外部電容CL（或Cd以及C 8的值）,以降低頻率到我們的目標頻率,反之亦然.
可以采用不同負載電容（CL）的晶體試用.試用晶體具有較低電容若頻率比目標頻率超高很多的話.請檢查波形幅度是否是正常或不使用示波器,正確的電容是通過和頻率調節到目標之后.根據該波形振幅收縮,由于增加外部電容,請使用方法2調整頻率（較低的外部電容,并采用低電容的晶體）的情況.
愛普生晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.
"SG-8002DC16.0000M-PTMB:ROHS",愛普生晶振晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.
"SG-8002DC16.0000M-PTMB:ROHS",愛普生晶振晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.
